  • GHM 系列

    GHM马达是我公司推出的一款高速耐高压的新型产品。该产品针对马达作功模块采用了全新的设计;内置了冲洗阀组设计;提高对铸件材质的要求;关键摩擦副采用特殊的材料和更先进的热处理工艺,大幅度的提高了马达的综合性能,具有更高的性价比。

产品特点

1.马达的配油系统及内部的马达做功模块 采用高耐磨材料, 降低了摩擦损耗,提升了马达运转速度和使用寿命。

2.采用高强度的轴承,提高马达的承载能力。

3.针对各组摩擦副提高了加工精度,减少高速运转下的摩擦损耗;

4.对于GHM的液压马达,配置了带内冲洗装置的通油盘,该装置增大了通油流道,在较大流量的工况下可以冷却和润滑马达内的零部件,降低磨损;可以冷却马达的轴承,延长其使用寿命。

5.该马达配置了冲洗装置,在用户选择配置的时候需要选用通油盘规格为72度。并且需要确定马达的进油方向。

  • 应用范围

    可广泛应用于工程机械、船舶机械、农业机械交通运输、石油采矿、机械制造等行业中液压系统中。

GHM 系列

以下数据为实测所得,仅用于对产品描述及应用参考,因实际使用等诸多原因,不视为产品实际应用的性能保证。英特姆保留对样品中的产品参数、尺寸及其性能进行修改的权利,如有变更,恕不另行通知。版权所有,禁止未经过宁波欧易及英特姆公司书面授权的任何局部或整体内容复制与使用。

型号 GHM排量
(ml/r)
 压力(MPa)扭矩(N.m)转速范

(r/min)
重量
(Kg)
额定压力最高压力额定扭矩单位理论扭矩

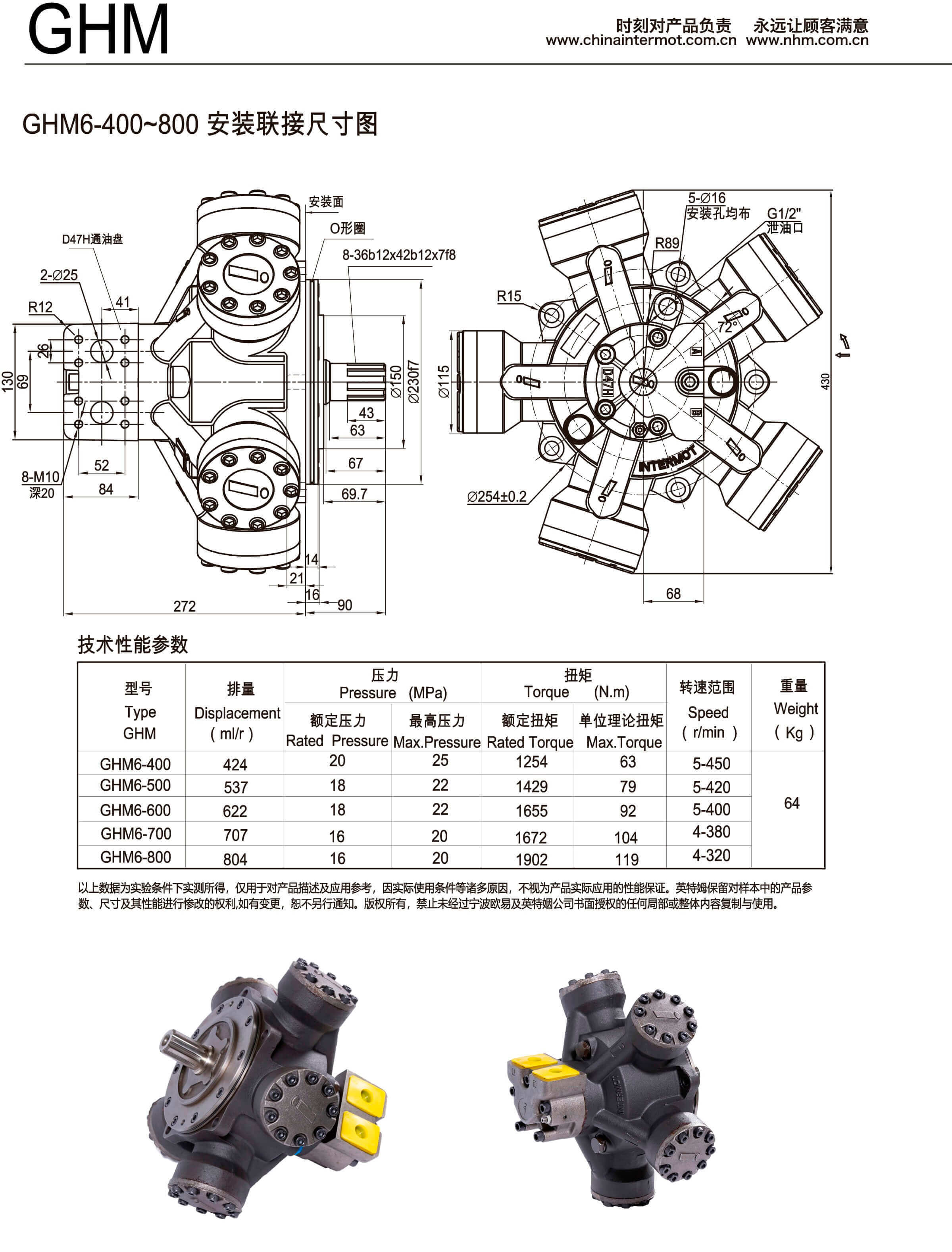

GHM6-400GHM6.jpgGHM6--1.jpg42420251254635-45064
GHM6-500GHM6.jpgGHM6--1.jpg53718221429795-420
GHM6-600GHM6.jpgGHM6--1.jpg62218221655925-400
GHM6-700GHM6.jpgGHM6--1.jpg707162016721045-380
GHM6-800GHM6.jpgGHM6--1.jpg804162019021195-320

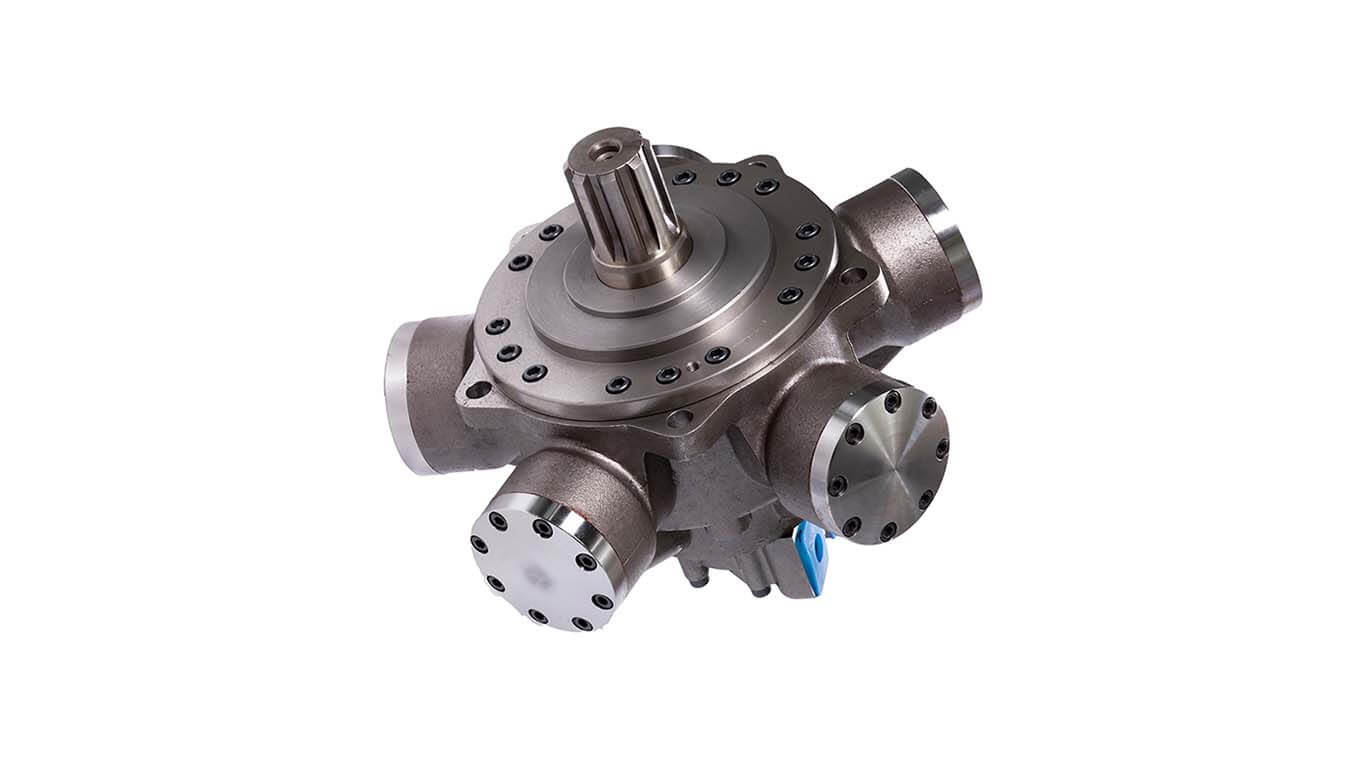

GHM15-800GHM15.jpgGHM15--1.jpg839202524821246-350115
GHM15-900GHM15.jpgGHM15--1.jpg938202527741396-350
GHM15-1000GHM15.jpgGHM15--1.jpg1037202530661536-300
GHM15-1100GHM15.jpgGHM15--1.jpg1135202533581686-300
GHM15-1200GHM15.jpgGHM15--1.jpg12341822.532851826-280
GHM15-1300GHM15.jpgGHM15--1.jpg13331822.535481976-270
GHM15-1400GHM15.jpgGHM15--1.jpg14321822.538102126-260
GHM15-1500GHM15.jpgGHM15--1.jpg15301822.540732296-250

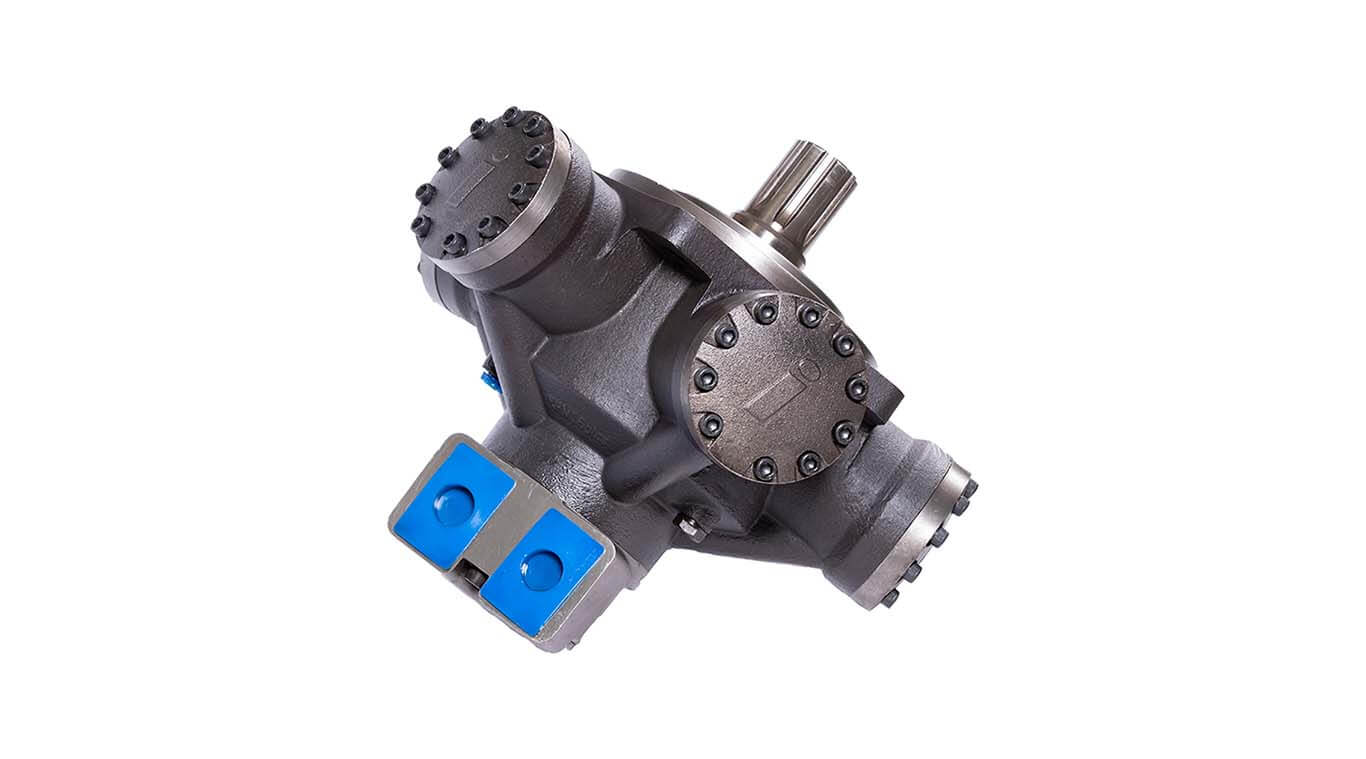

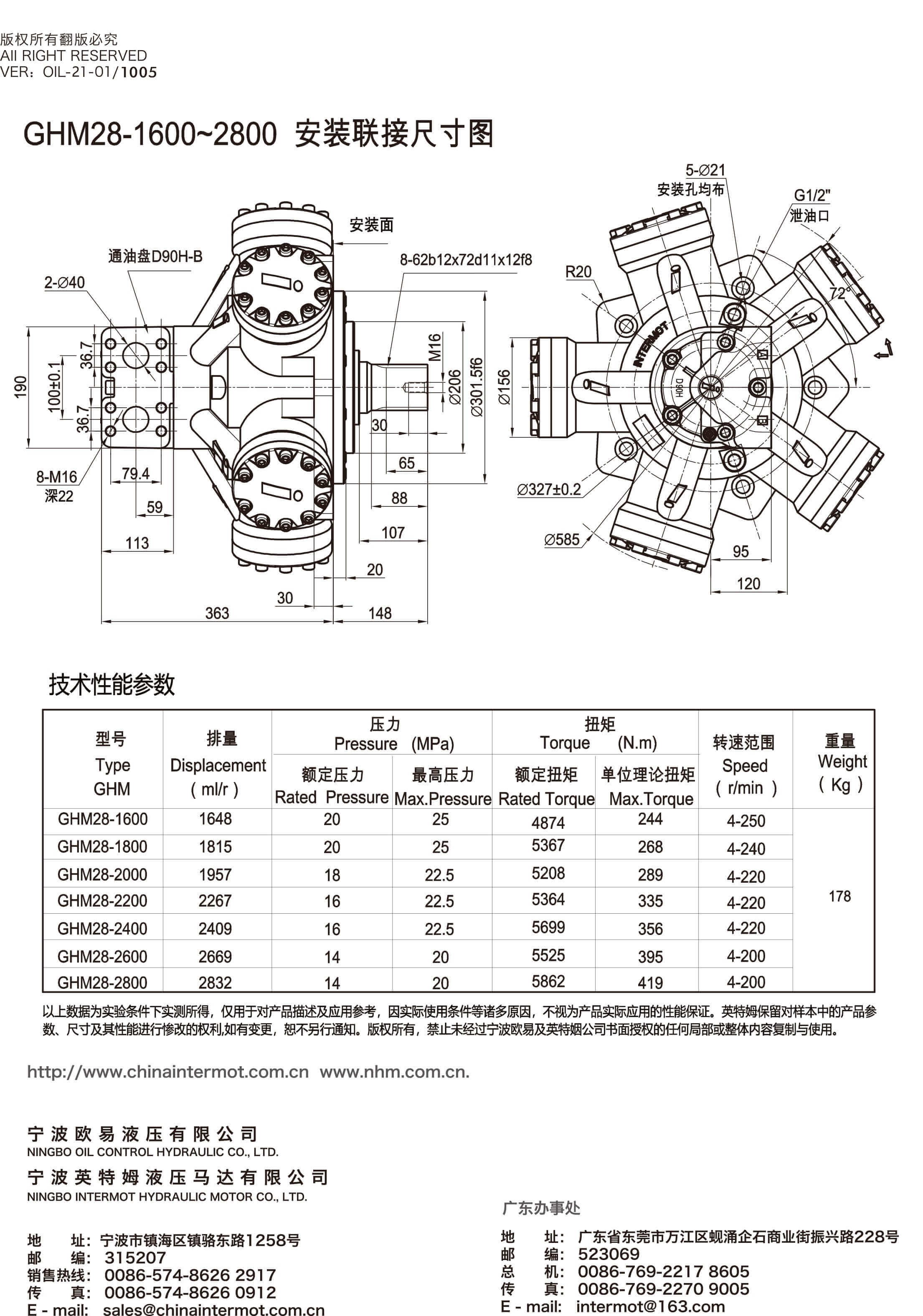

GHM28-1600GHM28.jpgGHM28--1.jpg1648202548742444-250178
GHM28-1800GHM28.jpgGHM28--1.jpg1815202553672684-240
GHM28-2000GHM28.jpgGHM28--1.jpg19571822.552082894-220
GHM28-2200GHM28.jpgGHM28--1.jpg22671622.553643354-220
GHM28-2400GHM28.jpgGHM28--1.jpg24671622.556993564-220
GHM28-2600GHM28.jpgGHM28--1.jpg2669
142055253954-200
GHM28-2800GHM28.jpgGHM28--1.jpg2832142058624194-200

加载更多>>

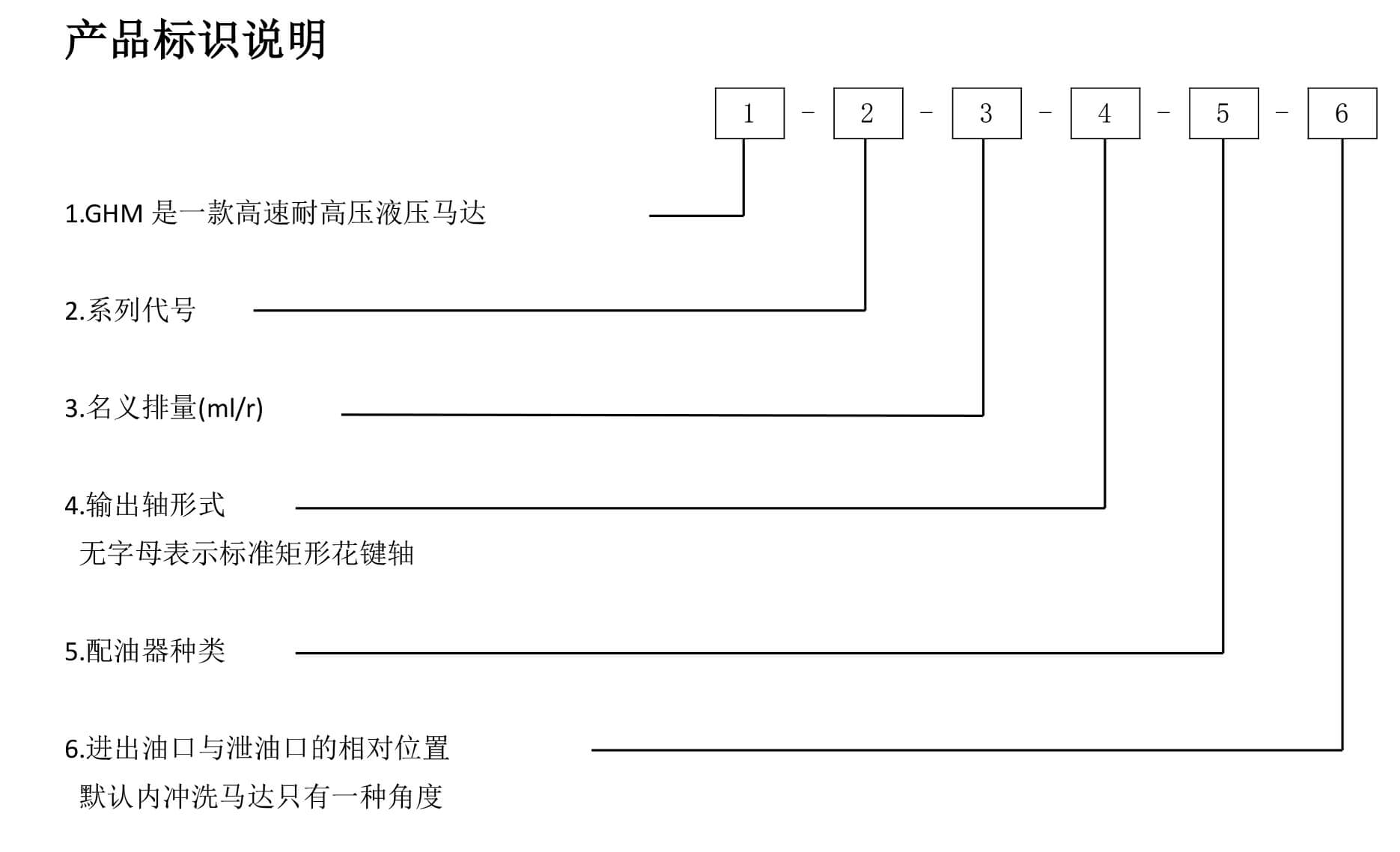

产品标识说明


注意事项

1.过滤:正常的工业用过滤精度推荐为25微米,对低压、低速或间隙工况时可以允许精度为75微米。

2.粘度:最佳性能应在良好的粘度条件下才能获得,因此马达在大多数工况下,粘度应在15-1000厘范围

内,该范围保证满意地工作。

3.首次启动前,必须向液压马达壳体内注满液压油,以防损坏。

4.泄漏:泄油口应单独地与油箱接通,泄油管应插入油箱液面以下,壳体允许最大压力为0.1Mpa。

5.泄油管的最高水平位置应高于马达壳体的最高水平位置,以防马达壳体内的油液排空。.

6.液压马达可以任意位置安装,安装马达的支架必须有足够的刚性,安装时应保证液压马达所联接的传动

主轴与液压马达的输出轴同心。

7.严格保证联接油口的清洁度,不允许任何固体异物进入。

8.减少液压马达输出轴所受径向、轴向负荷,可以使液压马达寿命延长。

9.该型马达应避免在泵工况下运转。

计算公式

① 液压马达的实际输出扭矩:M=0.159(P1-P2)V·ηm(N.m)
式中:P1、P2---------------------分别为液压马达的入口和出口压力(MPa)
V---------------------------------------------------------液压马达的排量(ml/r)
ηm----------------------------------------------------液压马达机械效率(%)

② 液压马达输出功率:
N=(M·n)/9950(kW)N=[q(P1-P2)/60000]·ηm·ηv(kW)
式中:n--------------------------------------------------液压马达的转速(r/min)
q----------------------------------------------------输入液压马达的流量(ml/min)
ηv------------------------------------------------------液压马达容积效率(%)

③ 液压马达的转速:
n=q/V·ηv(r/min)
